เครื่องตัดบล็อคชนิดสะพานสำหรับหินแกรนิตและหินอ่อน
การแนะนำ

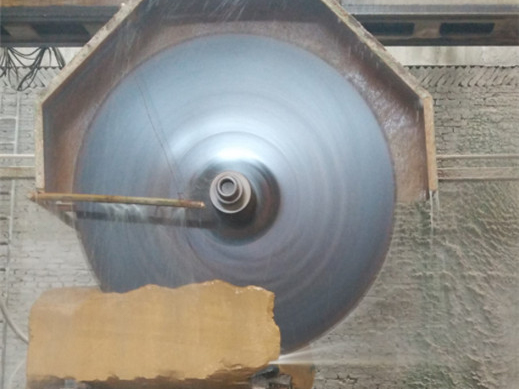

เครื่องตัดบล็อกแบบบริดจ์ออกแบบโดยโครงสร้างสะพานเพื่อให้มั่นใจในความแม่นยำในการตัดและความเรียบของแผ่นพื้นขั้นสุดท้ายได้ดีขึ้นทำงานได้ดีกับหินแกรนิตและหินอ่อนที่มีมูลค่าสูง

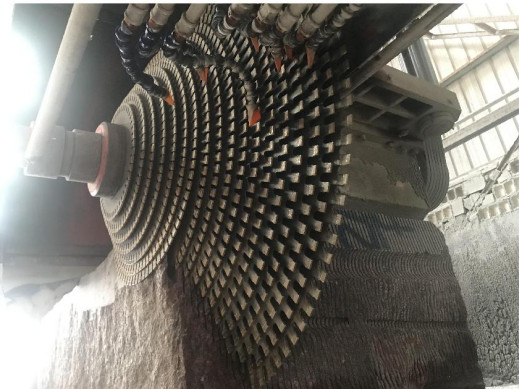

เครื่องสามารถแขวนด้วยใบมีดหลายใบสำหรับการตัดพร้อมกัน ช่วยเพิ่มความสามารถในการตัดได้อย่างมาก และลดปริมาณการใช้นอกจากนี้ยังมีความยืดหยุ่นสำหรับการตัดใบมีดเดี่ยวอีกด้วย
เครื่องตัดบล็อกใช้การควบคุมที่ตั้งโปรแกรมได้ของ PLC และอินเทอร์เฟซการทำงานของเครื่องจักร เสริมด้วยเครื่องเข้ารหัสแบบโรตารี่ที่มีความแม่นยำสูงเป็นพิเศษสำหรับการหั่น
การเคลื่อนไหวซ้ายขวาของเครื่องตัดบล็อกใช้ตัวควบคุมการแปลงความถี่ ปรับความเร็วได้ตามลักษณะที่แท้จริงของวัสดุหินการเคลื่อนไหวขึ้นและลงใช้ระบบยกไฮดรอลิกสี่เสานำทาง

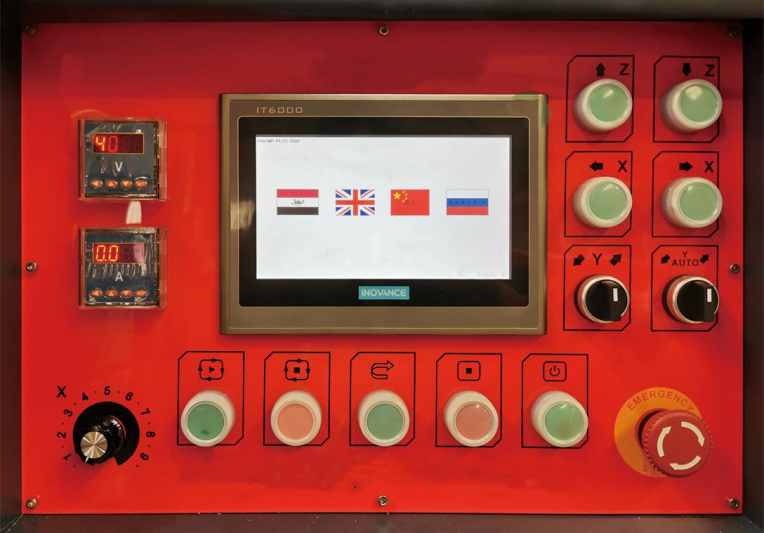

เครื่องตัดหินแกรนิตและหินอ่อนใช้การควบคุมโปรแกรม PLC และอินเทอร์เฟซการทำงานของเครื่องจักร หน้าจอสัมผัสใช้อินเทอร์เฟซการทำงานของภาษาจีน อังกฤษ และรัสเซีย ใช้งานง่ายและตัดประสิทธิภาพสูง

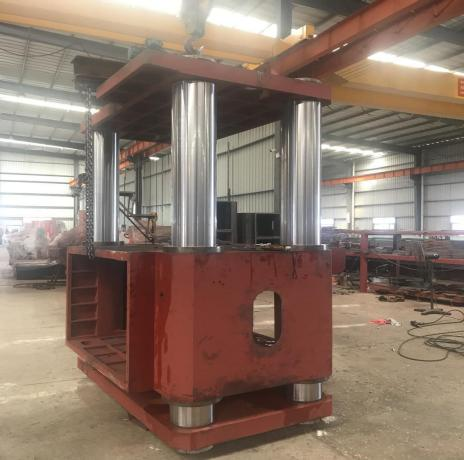

เครื่องใช้คอลัมน์นำทางสี่คอลัมน์พร้อมโครงสร้างการยกแบบไฮดรอลิกคู่ที่มีเสถียรภาพสูงเพื่อให้มั่นใจว่าเครื่องจักรทำงานได้อย่างปลอดภัยใช้เสานำทางสี่อันชุบโครเมียมแข็งพร้อมพื้นผิวเรียบและกันสนิม.ชิ้นส่วนเครื่องจักรกลคัดสรรจากงานหล่อเกรดมาตรฐาน เหล็ก และตลับลูกปืนแบรนด์ดังด้วยวัสดุคุณภาพสูงสุด ทำให้ตัวเครื่องมีความแข็งแกร่งและมั่นคงดีเยี่ยม
ลำแสงและคานด้านข้างถูกหล่อโดยรวมโดยมีความแข็งแกร่งและความแข็งแรงโดยรวมที่ดี ลำแสงและลำแสงด้านข้างใช้โครงสร้างรางเลื่อนแบบแร็คแอนด์พิเนียนและรูปตัววีพร้อมข้อดีของความแม่นยำสูง อัตราความล้มเหลวต่ำ และทนทาน ตำแหน่งของ ตัวลดมอเตอร์ลำแสงเกียร์ได้รับการออกแบบด้วยการพิมพ์ออฟเซตกันน้ำเพื่อปกป้องเครื่องได้ดีขึ้นและยืดอายุการใช้งานของเครื่อง
บล็อกหินสามารถวางบนพื้นได้โดยตรง ช่วยประหยัดรถเข็นและค่าบำรุงรักษา หรือคุณสามารถเลือกรถเข็นหรือโต๊ะทำงานแบบหมุนได้ตามความต้องการในกระบวนการผลิต

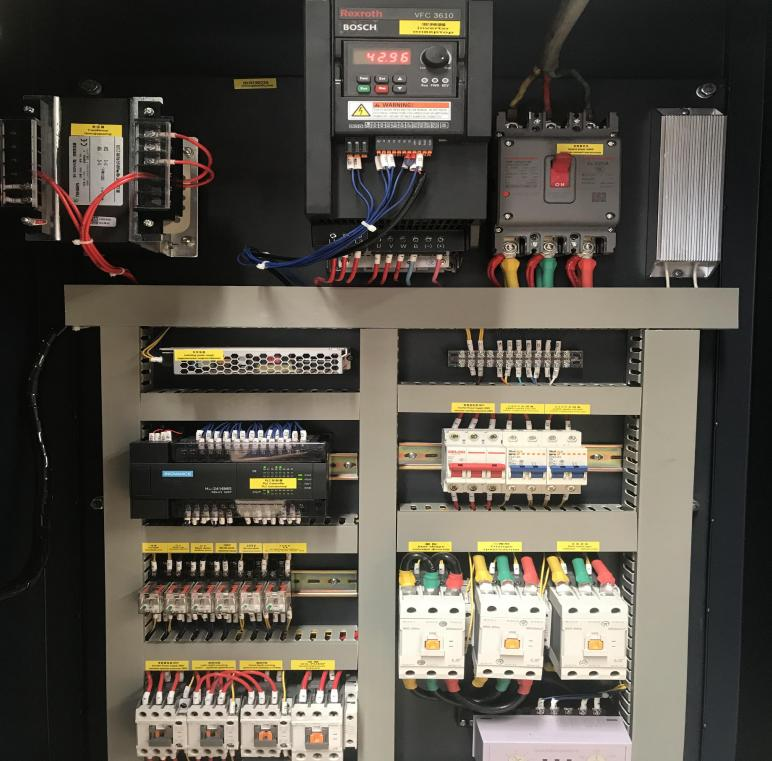

เครื่องตัดหินใช้ส่วนประกอบไฟฟ้านำเข้าและแบรนด์ที่มีชื่อเสียงในประเทศเช่นอินเวอร์เตอร์เป็น BOSCH;ปุ่มสวิตช์คือ SIEMENS;รีเลย์และสวิตช์ตำแหน่งคือ OMRON;คอนแทคคือ Japan FUJI;สายเคเบิลหลักมาจากแบรนด์บรรทัดแรกของจีนซึ่งมีคุณภาพสูง อัตราความล้มเหลวต่ำ และเสถียรภาพที่ดี
การยกคอลัมน์นำใช้ระบบไฮดรอลิกมีถังน้ำมันคู่ซึ่งทำงานได้อย่างราบรื่นและมีระบบป้องกันการโอเวอร์โหลดที่แข็งแกร่ง
การบรรจุและการโหลด：
ข้อมูลทางเทคนิค
| แบบอย่าง | เอ็มทีเอสเจ-2200 | เอ็มทีเอสเจ-2500 | เอ็มทีเอสเจ-2800 | |
| สูงสุดเส้นผ่านศูนย์กลางใบมีด | mm | Φ2200 | Φ2500 | Φ2800 |
| ปริมาณดิสก์ | pc | 1-13 | 1-13 | 1-13 |
| สูงสุดความยาวการประมวลผล | mm | 3800 | 3800 | 3800 |
| สูงสุดความกว้างในการประมวลผล | mm | 2300 | 2300 | 2300 |
| ยกจังหวะ | mm | 1250 | 1250 | 1250 |
| ขนาดคานสะพาน | mm | 7500*500*600 | 7500*600*700 | 7500*650*750 |
| ขนาดลำแสงด้านข้าง | mm | 4000 | 4000 | 4000 |
| เส้นผ่านศูนย์กลางเสานำ | mm | 140 | 140 | 140 |
| ปริมาณการใช้น้ำ | ลบ.ม./ชม | 15 | 15 | 15 |
| กำลังมอเตอร์หลัก | kw | 45 | 45 | 55 |
| มิติ | mm | 8000*4500*3700 | 8000*4500*3700 | 8000*4500*3900 |
| น้ำหนัก | kg | 13000 | 13500 | 14000 |
